泵站远程控制方案

一、概述

现有泵站设备老化、平时需要人工现场操作,还要定期进行巡检,已经不能满足现代化泵站的需求,为了减人提效,提高设备运作效率,将排水泵的控制融合到现有控制系统中,实现集中控制一人远程操作。



二、方案设计



1、现场安装摄像机两台、无线路由器一台、通过传输至海康云服务器可实现集中监控。

2、控制柜内更换原有PLC控制器为西门子SMART系列PLC,重新对系统编程,实现液位检测、泵电压电流、故障检测、实现本地高低液位自动启停和远程启停。安装无线传输模块、可将PLC所有检测和控制信号传输至控制中心。控制方式如下:

1.远程控制

中心站汇集各现地站点数据,各现地站可接收中心管理站 下达的调度运行指令,可实现设备的实时监控和历史数据,运行状态,故障状态 (各种运行报表 、重要设备的运行档案 、各种运行参数特征值等) 的处理 、记录等。

2.集中控制

泵站控制室设置操作员工作站 ,用以对各设 备的集中控制。

3.现地控制

现地控制柜通过控制电缆/信号电缆与现地屏、现场各类传感器仪表、执 行器等通讯,采集设备运行工况,运行状态,故障状态等信息,并通过4G/5G 与中心站管理站进行数据通信,完成设备的启停控制,现地控制柜柜上安 装泵组的现地 /远程控制转换开关、泵组现地操作按钮和状态指示灯,当 监控中心故障时,仍可由现场工作人员通过主水泵现地控制柜上的手动控 制按钮完成设备操作。

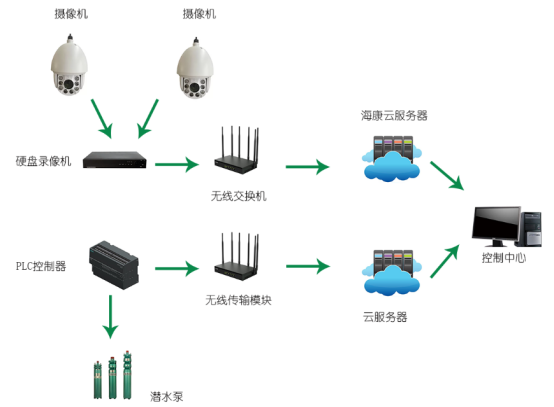

具体方案拓扑图如下:
