PLC控制变频恒压供水系统主要由PLC控制器，变频器，压力传感器和现场水泵机组组成，形成完整的闭环调节系统。该系统的控制流程图如图1.1所示：
？

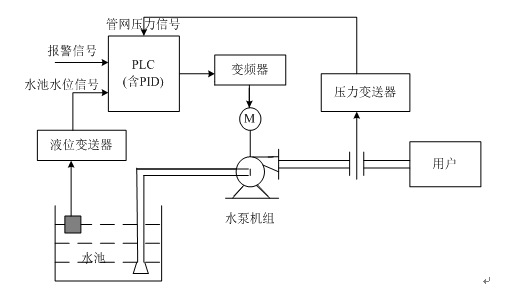

图1.1变频恒压供水系统控制流程图
变频恒压供水系统以供水出口管网水压为控制目标，实现出水管网实际供水压力，控制设定供水压力。设定供水压力可以是常数或时间段功能，其在每个时间段中是恒定的。因此，在一定时间内，恒定压力控制的目标是将出口歧管网络的实际供应压力维持在设定的供应压力。变频恒压供水系统的框图如图1.2所示：
？

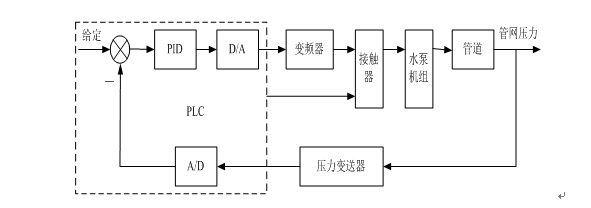

图1.2变频恒压供水系统框图
恒压供水系统通过安装在用户供水管道上的压力变送器实时测量参考点的水压，检测管网的水压，并将其转换为4-20 mA的电信号。检测信号是恒定电压。供水关键参数。由于电信号是模拟信号，因此必须由PLC的A / D转换模块读取，并与设定值进行比较。比较偏差值是PID操作的，然后将计算出的数字信号转换为D / A.模块转换为模拟信号作为逆变器的输入信号，控制变频器的输出频率，从而控制电机的转速，从而控制水泵的供水流量，最后控制水泵的供水流量。用户供水管上的压力恒定，实现变频恒压供水。
